一、用途
连云港助利机械生产的汽液两相流水位自动控制装置已广泛用于电力，冶金，石油，化工等行业的高、低压加热器，轴封加热器、锅炉汽包、连续排污扩容器、生水加热器、热网加热器等需要液位控制的设备，本产品让企业收到良好的经济效益和社会效益。
在电力、化工、石油、冶金等企业生产中有大量的加热器、锅炉汽包、连续排污扩容器、等需要液位控制的设备，目前企业所用的大多为机械浮球式、电动式和气动式。这些产品不仅成本高，控制复杂，而且执行机构动作频繁，普遍存在易卡涩、 易磨损、 易汽蚀、易泄漏等问题。导致故障率高，维护费用大，对设备的安全经济运行造成重大影响。
针对上述情况，我公司研发出新型汽液两相流水位自动控制装置。它利用汽液两相流平衡原理，实现液位自动控制。摒弃了容易冲蚀的机械活动部件和电子元件，克服了一般疏水调节器难以解决的问题，保证了疏水调节系统安全可靠运行。可提高给水温度，煤耗显著降低。该装置结构简单、可免维护、管理方便使用寿命长。目前已在近百家电厂不同机组（N6、12、25、50、100、125、200、300、600MW）的各类热交换器上广泛应用。
二、水位控制装置结构和工作原理
1、装置结构

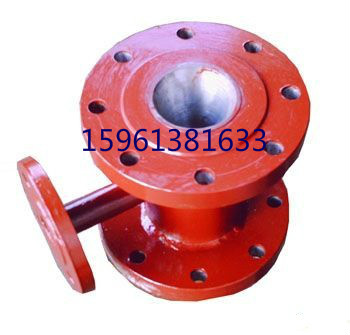

本装置由传感信号管和调节器两部分组成，调节器由壳体、联接法兰及一条渐缩渐扩形的阀芯组成，中部为调节汽进口其作用是控制疏水量的大小。
2、工作原理
当加热器内水位上升时，相应地信号管内水位也上升，导致发送汽体的通流面积减小，调节管路内汽相流量减小，液相流量增大，导致调节阀喉部汽相通流面积减小，疏水有效通流面积增大，从而疏水排出量不断增大，最后在新的疏水位高度上建立平衡，反之亦然。
三、主要优点
产品无任何运动部件，无机械及电气传动装置，可靠性好，不受外界干扰，抗干扰能力强，安全性能高。可实现自动连续调节，自调能力强，液位相对稳定，无需外力驱动。阀芯采用优质不锈钢材料，高温下耐腐蚀，可满足设备长期运行，一经安装使用基本无需维护。

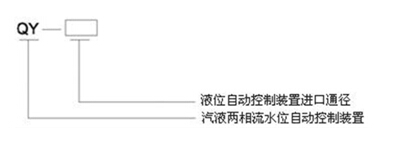

四、型号说明及规格型号表
|
型号 |
接管通径 |
一般适用 机组 |
外壳材质 |
阀芯材质 | |
|
进/出水口 |
信号采集口 | ||||
|
QY--- |
-- |
-- |
-- |
-- |
-- |
|
QY-D40-15 |
DN40 |
DN15 |
100MW以下 |
碳钢或 客户要求 |
304、316不锈钢或客户要求 |
|
QY-D50-25 |
DN50 |
DN25 | |||
|
QY-D50-32 |
DN50 |
DN32 | |||
|
QY-D80-32 |
DN80 |
DN32 | |||
|
QY-D80-40 |
DN80 |
DN40 | |||
|
QY-D80-50 |
DN80 |
DN50 | |||
|
QY-D100-32 |
DN100 |
DN32 | |||
|
QY-D100-40 |
DN100 |
DN40 | |||
|
QY-D100-50 |
DN100 |
DN50 | |||
|
QY-D100-65 |
DN100 |
DN65 | |||
|
QY-D125-50 |
DN125 |
DN50 |
100-200MW | ||
|
QY-D125-80 |
DN125 |
DN80 | |||
|
QY-D150-65 |
DN150 |
DN65 | |||
|
QY-D200-50 |
DN200 |
DN50 |
300MW | ||
|
QY-D200-80 |
DN200 |
DN80 | |||
|
QY-D250-65 |
DN250 |
DN65 |
300-600MW | ||
|
QY-D250-80 |
DN250 |
DN80 | |||
|
QY--- |
-- |
-- |
-- |
-- |
-- |
*可根据客户实际运用情况另行设计任何尺寸。
五、订货须知
1、用户提供配用汽液两相流装置为何设备，及有关压力、温度、出口管径、疏水量等参数。
2、提供各连接系统法兰，接管具体尺寸。
3、方位空间及原系统流程图。
六、改造后运行实例
1、加热器水位稳定
运行实践表明，汽液两相流水位自动控制装置投运后自调节能力强，当机组负荷在 100％～60％范围内变化时，加热器水位波动值为50～100mm，并能全自动工作，保证水位上不报警，下有水位。而且，调试操作简单方便，一次调整到位后再不需进一步调整，可做到不用操作随机启停，减轻了运行人员的维护管理工作量。
2、可靠性明显提高
由于汽液两相流水位自动控制装置同原水位调节器相比，无机械运行部件和电气、气动控制元件，因此水位器的故障率大幅度降低，减轻了现场检修人员的维护工作量，使用寿命长。由于新型水位器是全密封装置，因此无泄漏且安全可*。原有水位调节器的热工控制系统和装置全部取消，免除了热工人员的维护管理。
3、提高经济效益
某电厂200MW机组6＃机改造前给水温度（2002年下半年平均值）为234.4℃，改造后给水温度（2003年下半年平均值）为239.6℃，给水温度上升5.2℃。根据200MW机组热力计算结果；给水温度每升高10℃，影响煤耗2.0g／kw·h。若扣除负荷因素，下半年发电量4.5亿kw·h，则下半年节约标准煤450t，全年按9.0亿kw·h发电量计算，则全年节约标准煤900t。改造后经济效益十分明显。
