一、概述

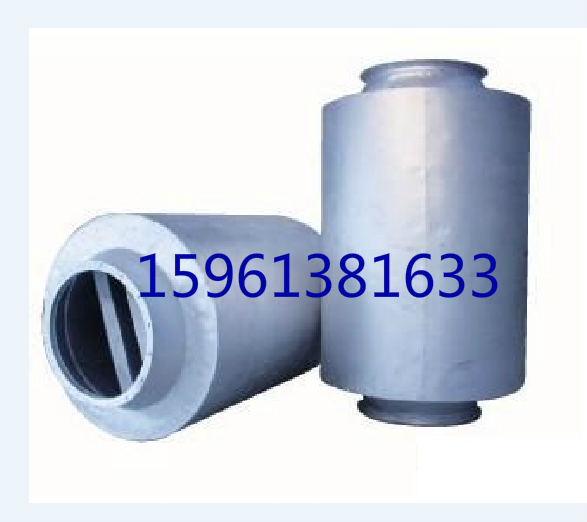

离心风机消声器系列产品是连云港助利机械设备有限公司研发并生产的用于治理各类风机对环境所形成的空气动力性噪声的消声装置,供各类风机**降噪之用。已广泛用于电力、石油、化工、冶金、市政、纺织、水泥、环保等行业的高效消声降噪之用。例如:高压风机、离心风机、轴流风机、罗茨风机、鼓风机、引风机、送风机、通风机、斜流风机、横流风机、锅炉风机、除尘风机等等风机。
二、订货选型须知
1. 消声对象及安装位置 便于为贵厂选择最佳的型号。
2. 接口尺寸 便于贵厂的现场安装联接。
3. 风 量 m3/H、m3/min或 m3/sec。
4. 压 力 Pa、KPa、MPa。
三、原理
该消声器系列产品为阻抗声流型。根据对各类风机运行现场的噪声源进行实际测试所取得的频谱特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声片结构及流体通道的主要依据,同时采用具有较大材料饰面的狭矩形通道,以增强吸收效果。风机的噪声源在最大噪声级时,其频谱值往往不止一种,而对不同频谱带,对其消声量的要求也不相同。为此本产品采用了对高、中频噪声起消声作用的阻式结构及对中、低频噪声起消声作用的抗式结构,同时在阻式通道中采用了高频及低频两种消声区,用以最大限度地增宽消声频带,以实现良好的消声效果。
如果不采取消声措施,风机进出风口噪声一般可达120分贝,远远超过了国家标准及ISO国际标准要求。用户按要求安装本产品后,极限噪声级将符合国家标准要求及ISO国际标准要求,**效果特别好。
四、型号及参数
*可按照用户条件精心设计、制造其他规格及外形产品,消声效果特别好
公司型号
|
适用风机参数
|
风机**器外形参考尺寸
|
阻力损失小于Pa
|
消声量
|
||
排风量 m3/h
|
法兰接口mm
|
总长 mm
|
外径mm
|
|||
ZGF-XX
|
-
|
-
|
-
|
-
|
-
|
25-35db(A)
|
ZGF3
|
3000
|
200-350
|
1600
|
600
|
100
|
|
ZGF6
|
6000
|
300-350
|
1700
|
600
|
200
|
|
ZGF8
|
8000
|
300-350
|
1800
|
700
|
235
|
|
ZGF12
|
12000
|
400-500
|
1800
|
800
|
250
|
|
ZGF15
|
15000
|
500-600
|
2100
|
900
|
260
|
|
ZGF20
|
20000
|
500-600
|
2200
|
1000
|
260
|
|
ZGF25
|
25000
|
500-600
|
2300
|
1000
|
260
|
|
ZGF30
|
30000
|
500-600
|
2600
|
1200
|
280
|
|
ZGF40
|
40000
|
600-700
|
2800
|
1200
|
300
|
|
ZGF80
|
80000
|
800-1000
|
3000
|
1600
|
300
|
|
ZGF100
|
100000
|
800-1000
|
3200
|
1750
|
300
|
|
ZGF200
|
200000
|
800-1000
|
3200
|
1800
|
300
|
|
ZGF500
|
500000
|
800-1200
|
3600
|
2000
|
500
|
|
ZGF800
|
800000
|
800-1200
|
4200
|
2100
|
500
|
|
ZGF1000
|
1000000
|
1200-1500
|
5000
|
2400
|
500
|
|
ZGF-XX
|
-
|
-
|
-
|
-
|
-
|
